جزئیات محصول:
|
| گزارش تست ماشین آلات:: | ارائه شده است | اجزای اصلی: | PLC |
|---|---|---|---|
| ساختار: | مبدل حرارتی صفحه ای | گزارش تست ماشین آلات: | ارائه شده است |
| ابعاد (L*W*H): | 260*120*263 میلی متر | مشخصات محصول: | صرفه جویی در مصرف انرژی عمر طولانی |
| برجسته: | مبدل حرارتی نوع صفحه ای PLC,مبدل حرارتی نوع صفحه ای DN100,اواپراتور صفحه ای 20 تن در ساعت |
||

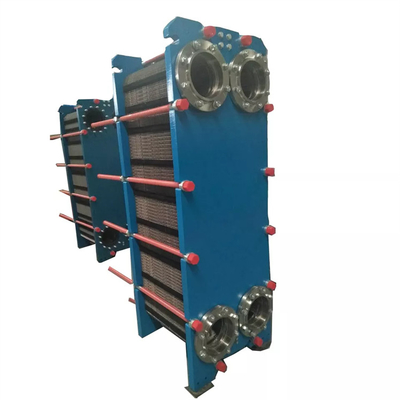

مبدل حرارتی صفحه اواپراتور صفحه ای با راندمان انتقال حرارت بالا
شرح
مبدل حرارتی صفحه ای از بسیاری از صفحات انتقال حرارت راه راه، با توجه به یک بازه زمانی معین، از طریق فشرده سازی واشر لاستیکی متشکل از تجهیزات انتقال حرارت جداشدنی تشکیل شده است.مونتاژ صفحه، دو مجموعه در هم تنیده، تخته با تخته بین نوار آب بندی لاستیکی با چسب، نقش آن جلوگیری از نشتی سیال و کانال جریان باریک شبکه ای است که بین دو صفحه تشکیل می شود، بنابراین فشار صفحه تبادل حرارتی به شکل های مختلف راه راه، به ترتیب برای افزایش سطح صفحه تبادل حرارت و صلبیت، و می تواند سیال را با سرعت کم جریان متلاطم ایجاد کند تا به اثر تقویت انتقال حرارت برسد.چهار سوراخ گوشه روی صفحه یک لوله توزیع سیال و یک منیفولد تخلیه را تشکیل می‌دهند و دو رسانه تبادل حرارتی به ترتیب به کانال‌های جریان مربوطه خود جریان می‌یابند تا یک جریان مخالف یا جریان از هر صفحه برای تبادل حرارت ایجاد کنند.
پارامتر
| مبدل حرارتی صفحه ای | |||||||
| تایپ کنید |
مالت استخراج کردن ظرفیت (t/h) |
خنک کننده مصرف (kacl/h) |
ورودی و خروجی عصاره مالت قطر (t/h) |
ورودی آب یخ و خروجی قطر (t/h) |
حرارت مبدل مساحت (m2) |
طرح کلی بعد، ابعاد، اندازه (میلی متر) |
وزن (کیلوگرم) |
| BR4-J-70B | 20 | 1740000 | DN100 | DN100 | 70 | 150×56×160 | 900 |
| BR6-J-105B | 30 | 2610000 | DN120 | DN120 | 105 | 140×69×180 | 1450 |
| BR6-J-140B | 40 | 3480000 | DN120 | DN120 | 140 | 150×59×180 | 1700 |
| BR6-J-175B | 50 | 4350000 | DN120 | DN120 | 175 | 160×69×180 | 1950 |
| BR8-J-210B | 60 | 5220000 | DN200 | DN200 | 210 | 240×96×191 | 2750 |
| BR8-J-245B | 70 | 6090000 | DN200 | DN200 | 245 | 260×96×191 | 3300 |
| BR10-J-280B | 80 | 6960000 | DN225 | DN225 | 280 | 240×107×200 | 3550 |
| BR10-J-350B | 100 | 8700000 | DN225 | DN225 | 350 | 260×107×200 | 3880 |
| BR13-J-420B | 120 | 10440000 | DN250 | DN250 | 420 | 260×115×210 | 4420 |
ویژگی های مبدل حرارتی صفحه ای:
(1) حجم کوچک، ردپای کوچک؛
(2) راندمان انتقال حرارت بالا؛
(3) مونتاژ انعطاف پذیر؛
(4) مصرف کم فلز.
(5) از دست دادن حرارت کوچک؛
(6) جداسازی، تمیز کردن و نگهداری راحت؛
(7) نقطه ضعف مبدل حرارتی صفحه ای این است که حاشیه آب بندی طولانی است، نشت آن آسان است، دمای استفاده فقط می تواند کمتر از 150 درجه سانتیگراد باشد، اختلاف فشار کم است، ظرفیت پردازش کوچک است، زمانی که پوسته پوسته شدن صفحه باید برداشته شود. و تمیز کرد.
سوالات متداول
س: در مورد زمان تحویل چطور؟
A: 5-10 روز کاری برای یک دستگاه تک، 30-40 روز کاری برای سفارشات عمده و خدمات درب به درب نیز موجود است.
س: در مورد گارانتی چطور؟
A: ما 1 سال گارانتی رایگان و نگهداری مادام العمر ارائه می دهیم
س: نصب چگونه است؟
A: ما مواد مربوطه را برای نصب، راه اندازی و آموزش ارائه می دهیم.
