جزئیات محصول:
|
| ساختار:: | مبدل حرارتی صفحه ای | حداکثر فشار کاری:: | 3MPA |
|---|---|---|---|
| محدوده دمای کاری:: | -10 درجه - +150 درجه سانتیگراد | خنک کننده:: | تک مرحله ای یا دو مرحله ای |
| عملکرد:: | گرمایش و سرمایش | ضخامت صفحه:: | 0.4 میلی متر، 0.5 میلی متر |
| نکات کلیدی فروش:: | آسان برای کار | وضعیت:: | جدید |
| برجسته: | مبدل حرارتی صفحه تخت 0.4 میلی متر,مبدل حرارتی صفحه تخت 0.5 میلی متر,پاستوریزاسیون شیر مبدل حرارتی صفحه |
||

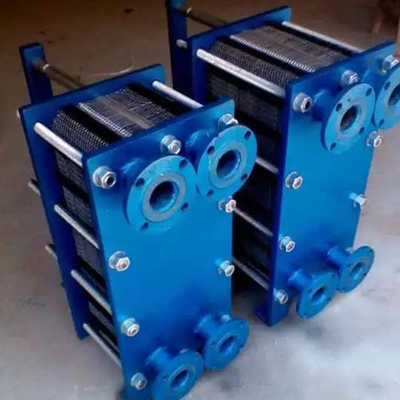

مبدل حرارتی صفحه فولادی ضد زنگ بهداشتی با کیفیت بالا برای پاستوریزه کردن شیر
شرح
مبدل حرارتی صفحه ای نوع جدیدی از مبدل حرارتی با راندمان بالا است که از یک سری ورق های فلزی موجدار تشکیل شده است.کانال های مستطیلی نازکی بین صفحات مختلف تشکیل می شود که از طریق آنها گرما مبادله می شود.مبدل حرارتی صفحه ای یک تجهیزات ایده آل برای تبادل حرارت مایع-مایع و مایع-بخار است.
مشخصات فنی
| مورد شماره. | اندازه (L x W x T) (MM) | جنس (فولاد ضد زنگ) | حداکثر دمای کاری (درجه سانتیگراد) | حداکثر فشار (MPa) | منطقه انتقال حرارت (M² / PC) | وزن (KG/ PC) |
| 152501-304 | 1500x2500 (1.0x2) | 304 | 600 | 2 | 7.5 | 60 |
| 151501-304 | 1500x1500 (1.0x2) | 304 | 600 | 2 | 4.5 | 36 |
| 122401-304 | 1200x2400 (1.0x2) | 304 | 600 | 2 | 5.8 | 46 |
| 062001-304 | 600x2000 (1.0x2) | 304 | 600 | 2 | 2.4 | 19 |
| 152501-316 | 1500x2500 (1.0x2) | 316 | 600 | 2 | 7.5 | 60 |
| 151501-316 | 1500x1500 (1.0x2) | 316 | 600 | 2 | 4.5 | 36 |
| 122401-316 | 1200x2400 (1.0x2) | 316 | 600 | 2 | 5.8 | 46 |
| 062001-316 | 600x2000 (1.0x2) | 316 | 600 | 2 | 2.4 | 19 |
| 122401-2205 | 1200x2400 (1.0x2) | 2205 | 600 | 2 | 5.8 | 46 |
| 062001-2205 | 600x2000 (1.0x2) | 2205 | 600 | 2 | 2.4 | 19 |
ویژگی
ضریب انتقال حرارت مبدل حرارتی صفحه ای بالا است، زیرا صفحات موجدار مختلف به یکدیگر معکوس شده و یک کانال جریان پیچیده را تشکیل می دهند، به طوری که سیال در یک جریان سه بعدی دوار در کانال جریان بین صفحات موجدار جریان می یابد. می توان از عدد رینولدز کمتر استفاده کرد (معمولاً Re=50~200) جریان آشفته در پایین ایجاد می شود، بنابراین ضریب انتقال حرارت بالا است، که معمولاً 3 تا 5 برابر پوسته و لوله در نظر گرفته می شود. نوع
مبدل حرارتی صفحه ای دارای اختلاف دمای متوسط لگاریتمی زیاد و اختلاف دمای انتهایی کمی است.در یک مبدل حرارتی پوسته و لوله، دو سیال به ترتیب در سمت لوله و سمت پوسته جریان دارند.به طور کلی، جریان متقاطع است و میانگین لگاریتمی ضریب تصحیح اختلاف دما کم است.اکثر مبدل های حرارتی صفحه ای هم جریان یا خلاف جریان هستند و ضریب تصحیح معمولاً حدود 0.95 است.علاوه بر این جریان سیالات سرد و گرم در مبدل حرارتی صفحه ای موازی با سطح تبادل حرارت بوده و جریان جانبی ندارد.
