جزئیات محصول:
|
| اجزای اصلی:: | مبدل حرارتی | ساختار:: | مبدل حرارتی صفحه ای |
|---|---|---|---|
| حداکثر فشار کاری:: | 6.75 مگاپاسکال | ابعاد (L*W*H):: | 192*73-985*373 |
| محدوده دمای کاری:: | -196 ~ 200 ℃ | نام محصول:: | مبدل حرارتی |
| خدمات پس از گارانتی:: | پشتیبانی آنلاین | شرایط. شرط: | جدید |
| برجسته: | مبدل حرارتی نوع صفحه لحیم شده,مبدل حرارتی نوع صفحه ضد خوردگی,مبدل حرارتی قاب صفحه فیبر فشرده |
||

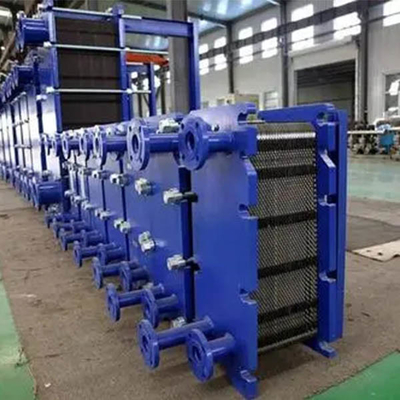

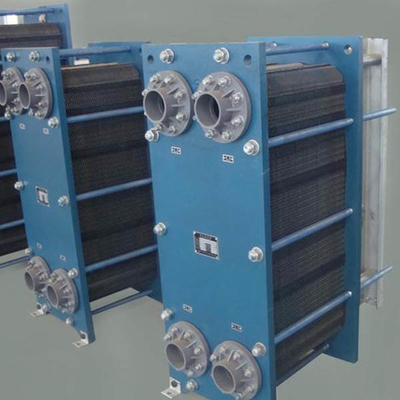

مبدل حرارتی صفحه لحیم کاری شده با کیفیت بالا قیمت پایین با CE
شرح
مبدل حرارتی صفحه ای دارای انواع ترکیبات مسیر جریان است که همه آنها با صفحات معکوس مختلف و روش های مختلف مونتاژ انجام می شوند.ترکیب مسیر جریان به جریان تک جریانی، چند جریانی و جریان مختلط تقسیم می شود، باید با توجه به الزامات فرآیند انتخاب شود.به طور کلی، محیطی با اختلاف دمایی بیشتر از 1.8 برابر میانگین لگاریتمی اختلاف دمایی باید جریان چندگانه را اتخاذ کند.نرخ جریان بین صفحه ای 0.3-0.5m /S است.اگر جریان خیلی کم است، باید از جریان های دو یا چندگانه استفاده کرد.
پارامتر
| واشر مواد |
محدوده دما (℃) |
مقاومت در برابر خوردگی |
NBR |
-20 تا 110 |
مقاومت در برابر خوردگی خوبی در برابر هیدروکربن زنجیره ای (پروپان، بوتان و غیره)، روغن معدنی، روغن حیوانی و گیاهی، آلیفاتیک دارد. هیدروکربن، اتیلن گلیکول، اسید و محلول رقیق قلیایی. |
HNBR |
-20 تا 165 |
مقاومت در برابر خوردگی خوبی در برابر هیدروکربن زنجیره ای (پروپان، بوتان و غیره)، روغن معدنی، روغن حیوانی و گیاهی، آلیفاتیک دارد. هیدروکربن، اتیلن گلیکول، اسید و محلول رقیق قلیایی. |
EPDM |
-50 تا 150 |
مقاوم در برابر خوردگی اسیدی رقیق، قلیایی و نمکی.مناسب برای آب گرم، بخار اشباع، گلیکول، اسید آلی، سدیم هیدروکسید، اتانول، هگزادکان، استر و غیره |
H-EPDM |
-20 تا 165 |
مقاوم در برابر خوردگی اسیدی رقیق، قلیایی و نمکی.مناسب برای آب گرم، بخار اشباع، گلیکول، اسید آلی، سدیم هیدروکسید، اتانول، هگزادکان، استر و غیره |
S-EPDM |
-20 تا 130 |
مقاوم در برابر خوردگی اسیدی رقیق، قلیایی و نمکی.مناسب برای آب گرم، بخار اشباع، گلیکول، اسید آلی، سدیم هیدروکسید، اتانول، هگزادکان، استر و غیره |
ویتون |
-40 تا 180 |
مقاومت در برابر خوردگی عالی.این مناسب برای غلظت بالا اسید معدنی پایه و محیط شیمیایی قطبی، روغن معدنی، روغن سیلیکون و رزین سیلیکون، روغن حیوانی و گیاهی، هیدروکربن زنجیره ای (پروپان، بوتان، روغن معدنی و غیره)، هیدروکربن کلرید، سوخت، مواد غیر مقاوم در برابر گاز و غیره |
| لاستیک کلروپرن (CR) | -50 تا 100 | در برابر اسیدهای غیر اکسید کننده و قلیایی رقیق شده مقاوم است. |
| سیلیکون | -65~230 | مقاوم در برابر خوردگی در برابر اسید رقیق، قلیایی و آب نمک. |
فیبر فشرده (AFM34 SIL-4400) |
260 |
روغن، آب و بخار (تا 160 ℃)، گاز، محلول نمک، سوخت، اتانول، اسیدهای آلی / معدنی، مبردها، هیدروکربن ها. |
PTFE |
-200 ~ 260 |
مقاومت در برابر خوردگی عالی دارد.به جز فلز مذاب لیتیوم، سدیم، پتاسیم، تری فلوراید کلر، تری کلرید اکسیژن در فلوئور مایع با دمای بالا و سرعت جریان بالا، می تواند در برابر تمام مواد شیمیایی (از جمله اسید نیتریک غلیظ و تیزاب سلطانی). |
ویژگی های ساختاری مبدل حرارتی صفحه ای:
1. گروه صفحه شامل تعداد مشخصی صفحات انتقال حرارت است که با توجه به نیاز منطقه انتقال حرارت تعیین می شود.
2. واشر روی صفحه تضمین می کند که کانال های جریان در برابر یکدیگر مهر و موم شده اند.واشرها همچنین جهت جریان سیال را در مبدل حرارتی تعیین می کنند.
3. قاب با پیچ و مهره به صفحه بسته می شود.
4. رابط رسانه ورودی و خروجی معمولاً روی صفحه فشرده سازی ثابت مبدل حرارتی است.در مورد چند کاناله، درگاه اتصال باید روی صفحه فشرده سازی ثابت باشد.
5. صفحات مجاور به ترتیب دونده هایی را برای محیط های گرم و سرد تشکیل می دهند.اگر دو رسانه تعداد کانال های جریان یکسانی داشته باشند، می توان به 100٪ جریان مخالف دست یافت.
