جزئیات محصول:
|
| گزارش تست ماشین آلات:: | ارائه شده است | اجزای اصلی:: | ورق استیل ضد زنگ |
|---|---|---|---|
| ساختار:: | مبدل حرارتی لوله ای | ضمانتنامه:: | 1 سال |
| نکات کلیدی فروش:: | دقت بالا | مواد:: | فولاد ضد زنگ 304/316L |
| اندازه: | قابل تنظیم | کاربرد: | انتقال گرما |
| برجسته: | مبدل حرارتی نوع صفحه 30 بار,مبدل حرارتی نوع صفحه لحیم کاری مسی,دیگ صفحه مبدل حرارتی لحیم کاری نیکل |
||

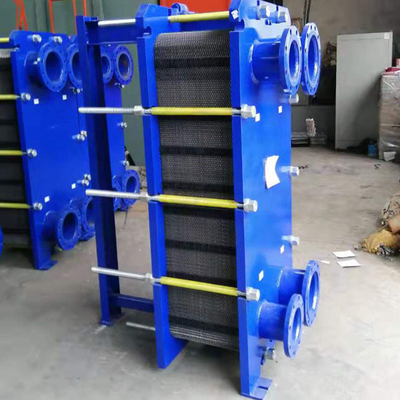

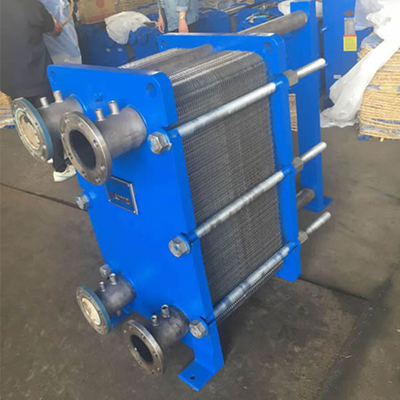

مبدل حرارتی صفحه فولادی ضد زنگ را می توان سفارشی کرد
شرح
موج‌های صفحه‌ای مبدل حرارتی صفحه‌ای باعث تلاطم سیال می‌شوند و صفحات را در برابر اختلاف فشار حمایت می‌کنند.صفحه قاب و صفحه پرس روی میله یاتاقان بالایی آویزان شده اند که توسط میله راهنمای پایینی قرار گرفته اند و هر دو روی ستون پشتیبانی ثابت می شوند.اتصال در صفحه قاب یا در صورت عبور یک یا هر دو سیال چندین بار از داخل دستگاه، در صفحه قاب و فشار است.
پارامتر
| لحیم کاری مس | لحیم کاری نیکل | ||
| مواد بشقاب | A1SI304/316L | مواد بشقاب | A1SI304/316L |
| مواد رابط | AISI304 | مواد رابط | AISI304 |
| مواد لحیم کاری | مس | مواد لحیم کاری | نیکل |
| حداکثر دمای طراحی | 200 درجه سانتی گراد | حداکثر دمای طراحی | 200 درجه سانتی گراد |
| حداقل دمای طراحی | -160 درجه سانتی گراد | حداقل دمای طراحی | -160 درجه سانتی گراد |
| حداکثر فشار طراحی | 30/45 بار | حداکثر فشار طراحی | 10/15 بار |
امکانات
⒈ پارامترهای کنترلی مبدل حرارتی صفحه ای مواد مبدل حرارتی، فشار کاری، دمای طراحی و غیره است.
⒉ هنگام انتخاب مبدل حرارتی، سعی کنید طرفی که ضریب انتقال حرارت کمتری دارد سرعت جریان زیادی داشته باشد و سعی کنید ضرایب انتقال حرارت در دو طرف دو سطح تبادل حرارتی سیال برابر یا مشابه برای بهبود انتقال حرارت باشد. ضریبدمای سیال گرم شده توسط مبدل حرارتی باید 10 درجه سانتیگراد کمتر از دمای اشباع در فشار خروجی مبدل حرارتی باشد و باید کمتر از دمای کاری پمپ آب مورد استفاده برای آب ثانویه باشد.
⒊ سیال حاوی رسوب و خاک پس از فیلتر شدن باید وارد مبدل حرارتی شود.
⒋ هنگام انتخاب مبدل حرارتی صفحه ای، سرعت جریان در سطح مشترک سیال در سمتی که اختلاف دما کم است نباید خیلی زیاد باشد و باید بتواند الزامات افت فشار را برآورده کند.
⒌ در مورد دبی زیاد و افت فشار مجاز کوچک، نوع صفحه با مقاومت کم باید انتخاب شود.برعکس، نوع صفحه با مقاومت زیاد باید انتخاب شود.
⒍ نوع جوشکاری جداشدنی یا الکتریکی با توجه به فشار و دمای سیال انتخاب می شود.
7. توصیه نمی شود صفحه ای با سطح روکش خیلی کوچک انتخاب کنید تا از تعداد صفحات زیاد جلوگیری شود، سرعت جریان بین صفحات بسیار کم باشد و ضریب انتقال حرارت کاهش یابد.
⒏ محیط تبادل حرارتی مبدل حرارتی صفحه ای نباید بخار باشد.
