جزئیات محصول:
|
| گزارش تست ماشین آلات:: | ارائه شده است | اجزای اصلی:: | موتور |
|---|---|---|---|
| ساختار: | مبدل حرارتی صفحه ای | حداکثر فشار کاری:: | سفارشی |
| ابعاد (L*W*H):: | سفارشی | نکات کلیدی فروش:: | دقت بالا |
| بازرسی خروجی ویدیویی:: | ارائه شده است | نوع بازاریابی:: | محصول معمولی |
| برجسته: | مبدل حرارتی 316 لیتری,مبدل حرارتی نوع صفحه ای 30 بار,مبدل حرارتی صفحه ای ss304 اواپراتور مبدل حرارتی صفحه ای |
||

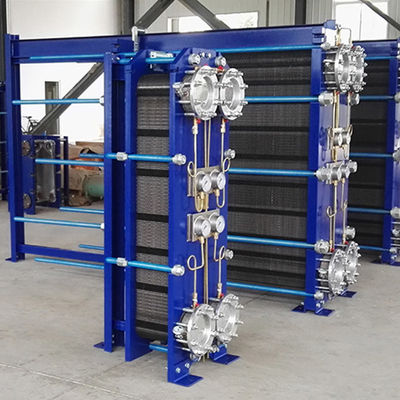

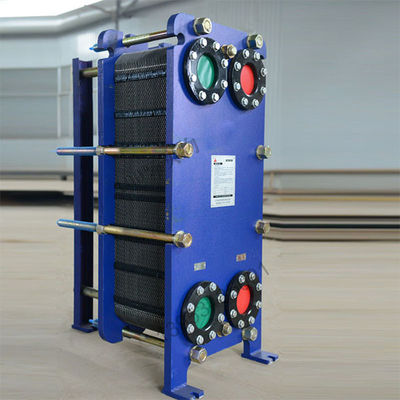

مبدل حرارتی صنعتی نوع ورق آلومینیوم لحیم کاری شده فولاد ضد زنگ با قیمت ارزان
شرح
مبدل حرارتی صفحه ای از گروهی از صفحات فلزی موجدار تشکیل شده است که روی پرتو بالایی آویزان شده و توسط میله راهنمای پایینی قرار گرفته اند.پیچ‌های گیره‌ای که در اطراف صفحه تراکم قرار دارند، این صفحات را بین صفحه فشار ثابت و صفحه متحرک روی قاب می‌بندند.چهار سوراخ گوشه ای در گوشه های هر صفحه برای هدایت سیال برای انتقال حرارت به داخل و خارج وجود دارد.یک واشر آب بندی بین صفحات مجاور برای آب بندی کانال سیال تعبیه شده است تا سیالات سرد و گرم در هر صفحه دیگر جریان پیدا کنند تا تبادل حرارتی ایجاد شود.سرعت جریان، خواص فیزیکی، افت فشار و اختلاف دمای سیال، تعداد و اندازه صفحات را تعیین می کند.
پارامتر
| نام محصول: | مبدل حرارتی صفحه ای |
| مواد بشقاب: | 304 یا 316 لیتر |
| جنس بدنه: | 304 |
| مواد واشر: | NBR، EPDM و غیره |
| حداکثر فشار کاری: | 3 مگاپاسکال |
| دمای کاری: | -10 درجه - +150 درجه سانتیگراد |
| خنک کننده: | تک مرحله ای یا دو مرحله ای |
| اندازه: | 1 متر مربع، 3 متر مربع، 5 متر مربع، 7 متر مربع، 10 متر مربع |
| شماره پلاک: | 17 - 77 |
| جزئیات بسته بندی: | معمولاً قاب تخته سه لا برای هر مبدل حرارتی صفحه ای برای حمل مستقیم.اضافی جعبه چوبی در صورت لزوم در دسترس است |
ویژگی های طراحی
1. مبدل حرارتی صفحه ای کارآمد و صرفه جویی در انرژی است: ضریب انتقال حرارت آن 3000~4500kcal/m·°C·h است که 3~5 برابر بیشتر از مبدل حرارتی پوسته و لوله است.
2. ساختار فشرده: صفحات مبدل حرارتی صفحه ای به طور نزدیک مرتب شده اند.در مقایسه با انواع دیگر مبدل های حرارتی، مبدل حرارتی صفحه ای فضای و فضای کمتری را اشغال می کند و مبدل حرارتی صفحه ای با همان مساحت مبدل حرارتی تنها لوله 1/5 مبدل حرارتی پوسته است.
3. تمیز کردن آسان و جدا کردن آسان: مبدل حرارتی صفحه ای توسط پیچ و مهره های گیره بسته می شود، بنابراین به راحتی جدا شده و تمیز می شود و در هر زمان می توان آن را برای تمیز کردن باز کرد.
4. عمر طولانی: مبدل حرارتی صفحه ای توسط صفحات فولادی ضد زنگ یا آلیاژ تیتانیوم فشرده می شود که در برابر رسانه های خورنده مختلف مقاوم است.
5. سازگاری قوی: صفحه مبدل حرارتی صفحه یک جزء مستقل است و فرآیند را می توان با توجه به نیازها به اشکال مختلف افزایش یا کاهش داد.می توان آن را برای نیازهای مختلف فرآیندی اعمال کرد.
6. بدون نشتی مایع، شیار آب بندی مبدل حرارتی صفحه ای با کانال نشت مایع ارائه شده است و رسانه های مختلف به یکدیگر متصل نمی شوند.حتی اگر نشتی وجود داشته باشد، محیط همیشه به بیرون تخلیه می شود.
