جزئیات محصول:
|
| گزارش تست ماشین آلات:: | ارائه شده است | اجزای اصلی:: | بشقاب و واشر |
|---|---|---|---|
| ساختار:: | مبدل حرارتی صفحه ای | ابعاد (L*W*H):: | بستگی به مدل خاصی داره |
| محدوده دمای کاری:: | سفارشی | بشقاب تتا:: | تتا کم و تتا بالا |
| مشخصات محصول:: | صرفه جویی در مصرف انرژی عمر طولانی | ویژگی: | انتقال حرارت بالا |
| برجسته: | دیگ مبدل صفحه 3.0mpa,دیگ مبدل صفحه 200 درجه,مبدل حرارتی صفحه واشر |
||

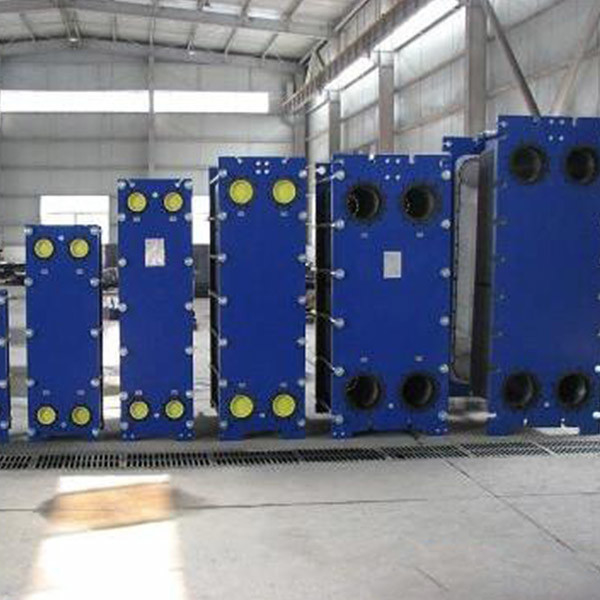

قیمت مبدل حرارتی صفحه واشر فولادی ضد زنگ صنعتی
شرح
انحراف عمق موج‌دار شدن صفحه و پایین مبدل حرارتی صفحه کمتر یا مساوی ± 0.2 میلی‌متر است.حداکثر انحراف فاصله بین خط مرکزی موقعیت تعلیق صفحه و خط مرکزی سوراخ گوشه بیش از 0.3 ± میلی متر نیست.صافی سطح پایه صفحه در هر جهت کمتر یا مساوی 3/1000 میلی متر است.عمر واشر کمتر از 15 سال نیست، مقاومت در برابر فشار الزامات طراحی را برآورده می کند، و نرخ نشت صفر است زمانی که محیط آب گرم در 200 درجه سانتیگراد باشد.20 ℃، فشار 1.25 برابر فشار کاری است.
پارامتر
| Meet Compressor Horse Power (HP) | اندازه (میلی متر) | دمای کاری | فشار کاری | سطح مبادله گرمایش |
| 1 اسب بخار | 311*111*47 | ℃ 200 ℃ | 3.0 مگاپاسکال | 0.39 متر مربع |
| 2 اسب بخار | 311*111*67 | ℃ 200 ℃ | 3.0 مگاپاسکال | 0.62 متر مربع |
| 3 اسب بخار | 91*111*311 | ℃ 200 ℃ | 3.0 مگاپاسکال | 0.90 متر مربع |
| 4 اسب بخار | 311*111*110 | ℃ 200 ℃ | 3.0 مگاپاسکال | 1.12 متر مربع |
| 5 اسب بخار | 527*111*71 | ℃ 200 ℃ | 3.0 مگاپاسکال | 1.30 متر مربع |
| 6 اسب بخار | 527*111*81 | ℃ 200 ℃ | 3.0 مگاپاسکال | 1.51 متر مربع |
| 7 اسب بخار | 527*111*91 | ℃ 200 ℃ | 3.0 مگاپاسکال | 1.72 متر مربع |
| 8 اسب بخار | 527*111*100 | ℃ 200 ℃ | 3.0 مگاپاسکال | 1.92 متر مربع |
| 10 اسب بخار | 527*111*119 | ℃ 200 ℃ | 3.0 مگاپاسکال | 2.34 متر مربع |
| 12 اسب بخار | 527*111*143 | ℃ 200 ℃ | 3.0 مگاپاسکال | 2.86 متر مربع |
| 15 اسب بخار | 527*111*172 | ℃ 200 ℃ | 3.0 مگاپاسکال | 3.48 متر مربع |
| 20 اسب بخار | 617*192*141 | ℃ 200 ℃ | 3.0 مگاپاسکال | 5.04 متر مربع |
| 25 اسب بخار | 617*192*169 | ℃ 200 ℃ | 3.0 مگاپاسکال | 6.18 متر مربع |
| 30 اسب بخار | 617*192*203 | ℃ 200 ℃ | 3.0 مگاپاسکال | 7.51 متر مربع |
اصل

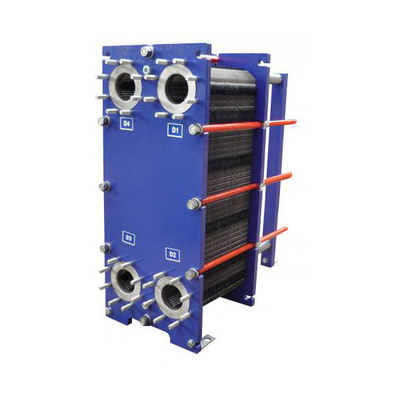

مبدل حرارتی صفحه ای از تعداد زیادی ورق های راه راه مهر و موم شده در فواصل معین ساخته شده است که اطراف آن توسط واشر مهر و موم شده و با یک قاب و یک پیچ فشاری همپوشانی دارند.چهار سوراخ گوشه صفحات و واشرها لوله توزیع سیال را تشکیل می دهند و در عین حال سیالات سرد و گرم به طور معقولی از هم جدا می شوند، به طوری که در کانال های جریان در دو طرف هر صفحه جریان یافته و تبادل حرارت انجام می شود. از طریق بشقاب ها
