جزئیات محصول:
|
| گزارش تست ماشین آلات:: | در دسترس نیست | ساختار:: | مبدل حرارتی لوله، سیم پیچ در پوسته |
|---|---|---|---|
| ابعاد (L*W*H):: | چند گزینه ای | محدوده دمای کاری:: | -50 ~ 150 ℃ |
| کویل: | لوله مسی پره دار دو جداره | بسته بندی: | جعبه های پالت، جعبه، تخته سه لا |
| بازرسی خروجی ویدیویی:: | در دسترس نیست | گارانتی قطعات اصلی:: | در دسترس نیست |
| برجسته: | کندانسور دو لوله 150 درجه,کندانسور دو لوله 11.6 کیلووات,مبدل حرارتی چیلر ISO |
||

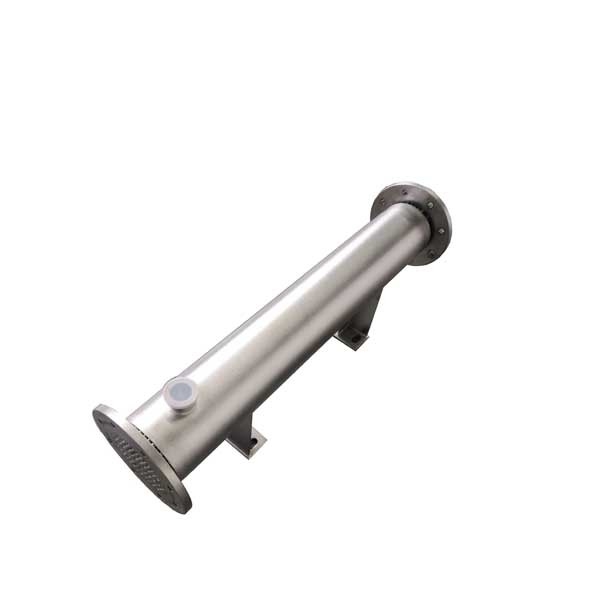

مبدل حرارتی ورق دو لوله ای با راندمان بالا و مطمئن
شرح
مبدل حرارتی ورق دو لوله عمدتاً برای مکان‌هایی مناسب است که استفاده ترکیبی از رسانه‌های سمت پوسته و سمت لوله اکیداً ممنوع است.همچنین این باور وجود دارد که مبدل حرارتی ورق دو لوله را می توان در مواردی استفاده کرد که اختلاف فشار متوسط بین لوله و طرف پوسته زیاد است و یک محیط برای اضافه شدن به حفره بین ورق های لوله داخلی و خارجی طراحی شده است. برای کاهش فشار متوسط بین دو طرف لوله و پوسته.فشار دیفرانسیلدر حال حاضر مبدل حرارتی ورق دو لوله دارای مزایای آشکاری در جلوگیری از جریان متقاطع محیط در سمت لوله و پوسته است.
پارامتر
| مدل | ظرفیت | جریان آب | ابعاد خارجی و نصب | فریون بیرون | فریون در | آب ورودی/خروجی | شمال غربی |
| KW | m³/h | ABCDEFGHRL | a1 | a2 | a3 | کیلوگرم | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
مقایسه مبدل حرارتی ورق دو لوله و مبدل حرارتی ورق تک لوله
بیشترین کاربرد مبدل های حرارتی ورقه ای تک لوله ای این است که علاوه بر آب بندی و نشتی پیچ های واشر و اتصالات فلنجی، نشتی لوله و ترک های جوشکاری روی ورق لوله نیز وجود دارد.بیشتر نشتی نازل روی صفحه لوله مبدل حرارتی ورق تک لوله ای در قوس دریافت جوش است و گاز به طور تمیز آزاد نمی شود و حین قوس دریافت جوش تاول هایی ایجاد می شود.مبدل حرارتی ورق دو لوله دارای ورق های دو لوله داخلی و خارجی می باشد.اگر دهانه ورق لوله داخلی نشتی داشته باشد، ورق لوله بیرونی نیز محافظت می شود.در قسمت بیرونی حفره ای که بین صفحات تشکیل شده است، هیچ محیط یا محیطی در حفره وجود ندارد و فشار کم است و شرایط تنش نسبت به مبدل حرارتی صفحه تک لوله ای بهتر است.علاوه بر این، آزمایش فشار مبدل حرارتی صفحه دو لوله باید از طریق دو لوله داخلی سمت لوله انجام شود.حفره بین ورق های لوله داخلی و خارجی در دو طرف پوسته بین صفحات) آزمایش فشار مبدل حرارتی ورق تک لوله ای باید 2 تا 3 بار فشار داده شود (سمت پوسته سمت لوله یا طرف پوسته طرف لوله سر شناور کوچک ).
