جزئیات محصول:
|
بازرسی خروجی ویدیویی:: | ارائه شده است | نوع بازاریابی:: | محصول داغ 2022 |
---|---|---|---|
گارانتی قطعات اصلی:: | 1 سال | وضعیت:: | جدید |
نرخ جریان مایع:: | 1-3 متر بر ثانیه | ابعاد (L*W*H):: | سفارشی سازی |
پایان سطح:: | 0.28-0.4um | ویژگی:: | انتقال حرارت بالا |
برجسته کردن: | مبدل حرارتی ورق دو لوله 0.1T/H,مبدل حرارتی ورق دو لوله 0.8 مگاپاسکال,کویل های مبدل حرارتی قابل جابجایی |

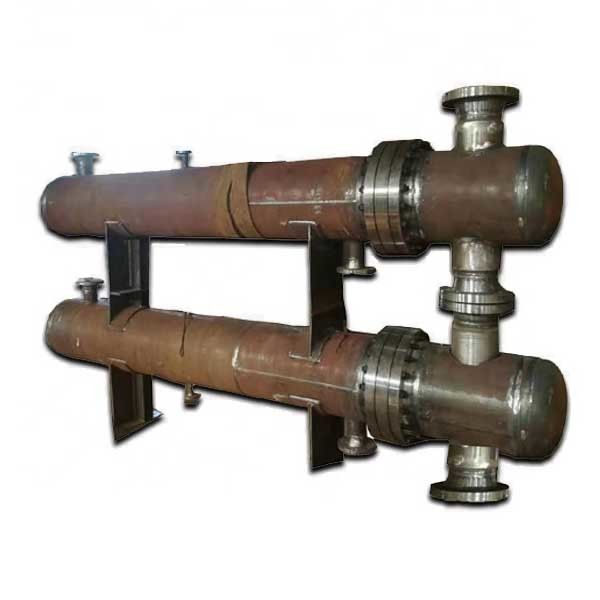

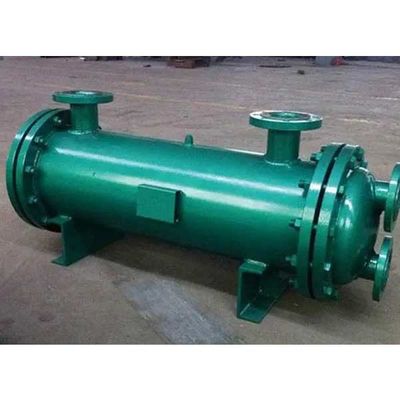

مبدل حرارتی ورق دو لوله ای با راندمان بالا و قابل جابجایی
شرح
مبدل حرارتی ورق دو لوله یک مبدل حرارتی با دو ورق لوله با شکاف مشخص در یک انتهای مبدل حرارتی یا معادل دو ورق لوله با شکاف مشخص است.در عملیات واقعی، مبدلهای حرارتی ورق دو لوله معمولاً در دو مورد زیر استفاده میشوند: یکی این است که کاملاً از اختلاط محیط بین دو طرف لوله و پوسته جلوگیری شود، به عنوان مثال، برای آب سمت پوسته، کلر سمت لوله. یا کلریدمبدل حرارتی،
پارامتر
مبدل حرارتی ورق دو لوله | |
نوع پروفایل | مبدل غده |
مواد | SS304 یا SS316L |
ظرفیت | 0.1T/H-100T/H (سفارشی) |
فشار کاری | 0.8Mpa (سفارشی) |
منطقه گرمایش / منطقه خنک کننده | 0.1 ~ 20 M2 |
قطر لوله | Φ6/Φ9/Φ12/Φ16/Φ19/Φ25 میلی متر |
خروجی ورودی | Φ19 ~ Φ219 میلی متر |
مقایسه تولید مبدل حرارتی ورق دو لوله و مبدل حرارتی تک لوله ای
① هزینه های مختلف ساخت: در مقایسه با مبدل حرارتی ورقه ای تک لوله، مبدل حرارتی ورق دو لوله دارای دو ورق لوله بیرونی، یک حفره بین دو ورق لوله داخلی و خارجی و یک لوله تبادل حرارتی در حفره است.
② اتصالات انبساط مختلف: به طور کلی چهار نوع اتصال بین لوله های تبادل حرارتی و ورق های لوله وجود دارد، یعنی جوش استحکام (جوشکاری آرگون معمولی)، انبساط استحکام، جوش استحکام + انبساط چسبندگی، انبساط استحکام + جوش آب بندی، تفاوت عمدتا منعکس می شود. در این که آیا سوراخ لوله شکاف دارد یا خیر، شیار جوش و طول امتداد لوله و غیره. ، گسترش انفجار و غیره).
طراحی مبدل حرارتی ورق دو لوله نیاز به جوش استحکام + گسترش استحکام دارد و روش انبساط لوله هیدرولیک اتخاذ شده است.
طراحی کلی مبدل حرارتی ورق تک لوله ای نیاز به جوش استحکام + انبساط چوبی دارد و می توان از انبساط مکانیکی یا انبساط دستی استفاده کرد.
