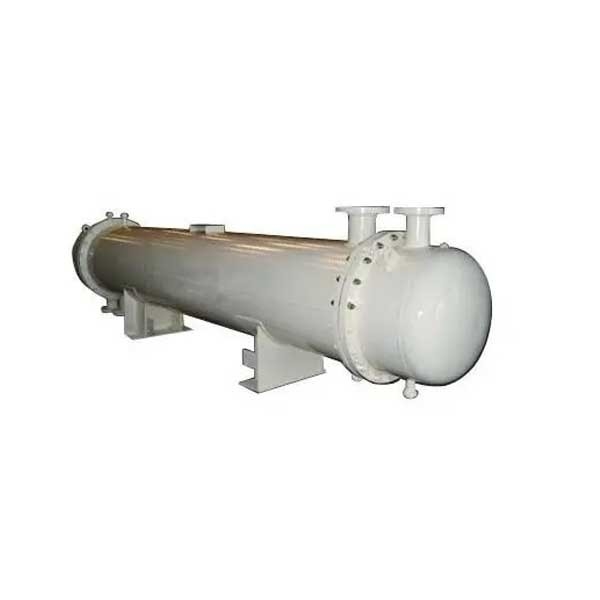

بسته مبدل 1400 میلی متری ورق لوله دوبل SS304 316L فولاد ضد زنگ

مبدل حرارتی لوله دوگانه فولادی ضد زنگ

شرح

مبدل حرارتی دو لوله ای وسیله ای است که بخشی از گرمای سیال داغ را به سیال سرد منتقل می کند که به آن مبدل حرارتی نیز می گویند.جایگاه مهمی در صنایع شیمیایی، نفت، نیرو، مواد غذایی و بسیاری دیگر از تولیدات صنعتی دارد.در تولید مواد شیمیایی از مبدل های حرارتی می توان به عنوان بخاری، خنک کننده، کندانسور، اواپراتور و بویلر و ... استفاده کرد و کاربرد فراوانی دارد.

پارامتر

ویژگی های ساختاری

1. تخلیه کامل طرح کلیدی مبدل حرارتی ورق دو لوله برای جلوگیری از باقی مانده آب دارویی است.

2. اطمینان حاصل کنید که مواد موجود در لومن به طور کامل خالی شده و هیچ باقیمانده ای وجود ندارد، که می تواند به طور موثری از تولید مثل ساکن کلنی ها و خطر آلودگی میکروبی جلوگیری کند.

3. برای لومن های دو جریان، کنترل جریان مخلوط ناشی از اتصال تخلیه بین لومن ها در یک محدوده محدود ضروری است.

4. همراه با روش نصب در محل، می تواند عمودی یا افقی (5‰ شیب) باشد.

تست فشار

(1) پس از انبساط قدرت ورق لوله داخلی و لوله تبادل حرارتی، آزمایش فشار آب در سمت پوسته انجام می شود.پس از اینکه تست فشار آب واجد شرایط شد، تست سفتی هوا انجام می شود.پس از گذراندن بازرسی، اتصال و مونتاژ ورق لوله بیرونی و لوله تبادل حرارتی انجام شود.

(2) پس از جوشکاری استحکام (جوشکاری آرگون) + اتصال انبساط ورق لوله بیرونی و لوله تبادل حرارتی مونتاژ شد، اتصال جوش داده شده پس از جوشکاری تحت آزمایش نفوذ قرار می گیرد.

(3) آزمایش فشار آب در فرآیند انباشت مایع انجام می شود.پس از واجد شرایط بودن تست، تست سفتی هوا انجام می شود.

(4) آزمایش نشت آمونیاک در سمت پوسته انجام می شود و آزمایش نشت آمونیاک در درگاه تخلیه سمت تجمع مایع برای بررسی اتصال اتصال بین ورق لوله بیرونی و لوله تبادل حرارت انجام می شود.

(5) پس از اتمام مونتاژ جعبه لوله، آزمایش فشار و فشار آب در سمت لوله انجام می شود.
