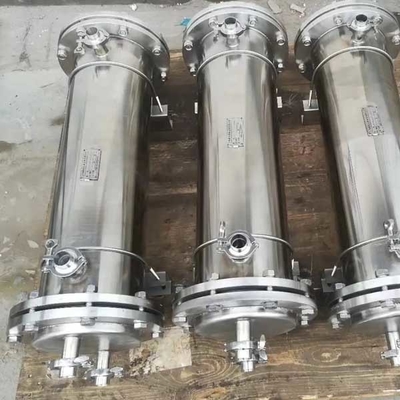

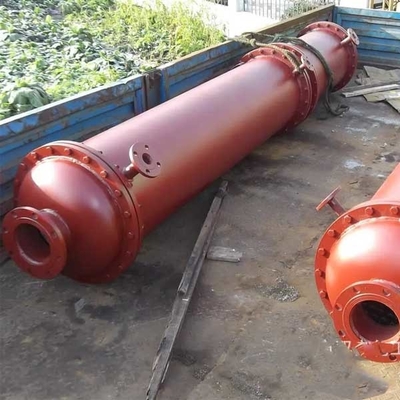

مبدل حرارتی پوسته و لوله پنوماتیک U شکل DN80

دستگاه مبدل حرارتی و کندانسور ورق دو لوله با قیمت پایین

شرح

مبدل حرارتی دو لوله ای از لوله های داخلی و خارجی متحدالمرکز تشکیل شده است.سیالات سرد و گرم از طریق شکاف بین لوله داخلی و محفظه جریان می یابند و به طور همزمان گرما را مبادله می کنند.لوله داخلی به صورت سری با U-pipe متصل می شود و هر دو انتهای بدنه با لوله مستقیم متصل می شوند.مبدل حرارتی پوشش دارای مزایای ساختار ساده، منطقه انتقال حرارت سریع، تمیز کردن آسان، جداسازی راحت، سرعت جریان مناسب و انتقال حرارت بالا است.

مشخصات فنی

طرح

برای مبدل حرارتی ورق دو لوله دو مفهوم طراحی وجود دارد: یکی اینکه مبدل حرارتی ورق دو لوله برای جلوگیری از اختلاط محیط بین پوسته و لوله استفاده می شود و برای نصب روی حفره طراحی شده است. بین صفحات لوله داخلی و خارجیدریچه تخلیه برای مشاهده و تخلیه روزانه زمانی که ورق لوله داخلی نشت می کند استفاده می شود، به طوری که محیط در سمت پوسته به طور موثر توسط ورق های لوله دو لایه داخلی و خارجی جدا می شود.این دلیل اصلی برای اتخاذ نوع ساختار ورق لوله دوبل است.یکی دیگر فکر می کند که مبدل حرارتی ورق دو لوله را می توان در مواردی استفاده کرد که اختلاف فشار متوسط ​​بین دو طرف لوله و پوسته زیاد است و یک محیط طراحی شده است که به حفره بین ورق های لوله داخلی و خارجی اضافه می شود تا کاهش فشار وارد شود. فشار محیط بین دو طرف لوله و پوسته.تفاوت.این همان مبدل حرارتی ورقه ای تک لوله ای است که نمی توان تضمینی برای جلوگیری از نشت از دهانه ورق لوله بیرونی داشت.حفره جداسازی بین ورق های دو لوله تفاوت اصلی با ساختار مبدل حرارتی ورق تک لوله ای است (همانطور که در شکل نشان داده شده است، حفره جداسازی به سمت لوله و سمت پوسته متصل نیست و فشار را تحمل نمی کند. از محیط، اما بار مکانیکی و گرمای تجهیزات را تحمل می کند).بار.

ظرفیت باربری حفره جداسازی عمدتاً به فاصله بین ورق های لوله دوتایی بستگی دارد.هنگامی که ورق دو لوله ثابت تحت آزمایش هیدرواستاتیک سمت پوسته قرار می گیرد، ممکن است در محل اتصال بین ورق لوله داخلی و لوله تبادل حرارت نشتی وجود داشته باشد.بنابراین، هنگام تعیین فاصله بین صفحات لوله دوتایی، حداقل فضای مورد نیاز برای مشاهده و تشخیص نشت باید در نظر گرفته شود.
