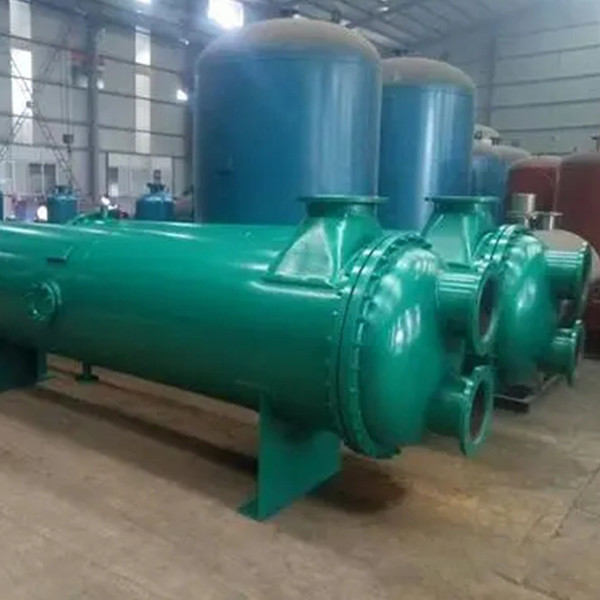

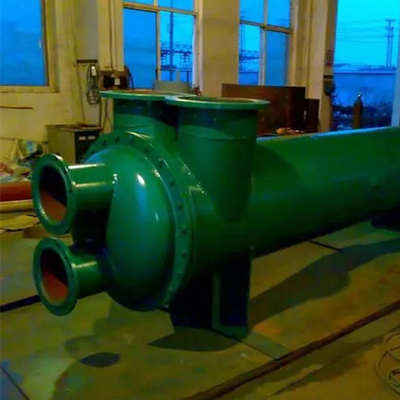

مبدل حرارتی 200C Shell Tube 0.6MPA 600mm کندانسور آب خنک

مبدل حرارتی پوسته و لوله کاربر پسند

توضیحات

مبدل حرارتی پوسته و لوله که به عنوان مبدل حرارتی لوله ای نیز شناخته می شود، در پوسته دیواره دسته لوله به عنوان سطح انتقال حرارت مبدل حرارتی دیواری بسته می شود. این ساختار مبدل حرارتی ساده، قابل اعتماد و ایمن است، انواع مواد ساختاری عمدتاً فلزی هستند، می توانند در محیط های با دمای بالا و فشار بالا استفاده شوند.

پارامتر

ویژگی های اصلی:

1. می تواند اثر تبادل حرارت را بهبود بخشد و افت فشار را کاهش دهد.

2. لوله تبادل حرارت مبدل حرارتی پوسته و لوله لوله مسی با مساحت تبادل حرارت زیاد و حجم محصول کم را اتخاذ می کند.

3. اتخاذ فن آوری پیشرفته اتصال انبساط، دمای کیفیت کلی قابل اعتماد و نگهداری راحت است، مناسب برای انواع ماشین آلات انتقال هیدرولیک.

4. سری محصولات کامل، اندازه و مشخصات کامل، برای انتخاب مشتریان.

اصل کار

مبدل حرارتی پوسته و لوله عمدتاً از سر، پوسته، دسته لوله، اتصال فلنج و سایر اجزا تشکیل شده است. یک نوع سیال کاری از طریق نازل ورودی در انتهای سر وارد لوله انتقال حرارت می شود و فرآیند آن می تواند ساختارهای یک پاس، دو پاس و چهار پاس را با توجه به الزامات فرآیند تحقق بخشد. نوع دیگر سیال کاری از طریق لوله ورودی در یک انتهای پوسته وارد پوسته می شود. و به طور مساوی در خارج از لوله انتقال حرارت توزیع می شود، حالت جریان آن را می توان در دسته لوله با انواع و تعداد مختلف بافل ها با توجه به الزامات فرآیند تنظیم کرد. به عنوان یک عنصر انتقال حرارت - لوله تبادل حرارت، لوله های برنجی، لوله های فین مسی و لوله های فولادی را می توان با توجه به الزامات فرآیند استفاده کرد، به طوری که اطمینان حاصل شود که سیالات کاری با خواص فیزیکی مختلف و دماهای مختلف می توانند تبادل حرارت را در مبدل حرارتی برای دستیابی به خنک کننده یا خنک کننده انجام دهند. هدف گرمایش.
