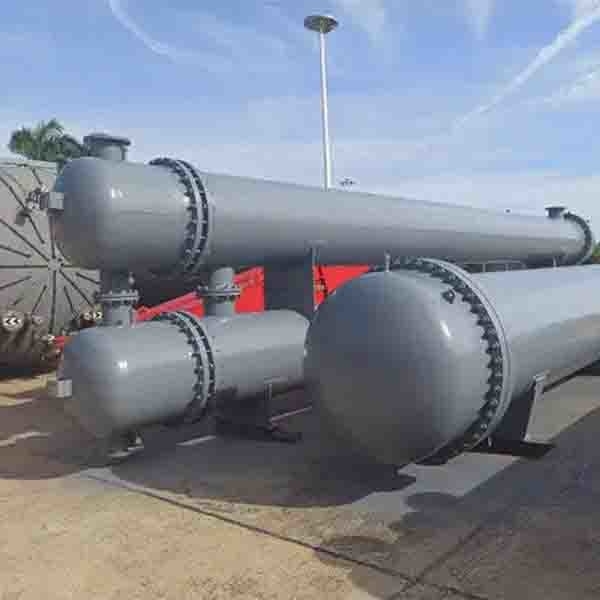

مبدل حرارتی پوسته 4.5 مگا پاسکال

فروش داغ مبدل حرارتی پوسته و لوله گاز طبیعی

شرح

مبدل های حرارتی پوسته و لوله همچنان بر تجهیزات تبادل حرارتی مورد استفاده در تولید مواد شیمیایی تسلط دارند.اگرچه مبدل حرارتی پوسته و لوله از نظر راندمان تبادل حرارت، ساختار فشرده و مصرف مواد فلزی به خوبی دیگر تجهیزات تبادل حرارتی جدید نیست، اما دارای مزایای ساختار جامد، انعطاف پذیری عملیات بزرگ، سازگاری قوی، قابلیت اطمینان بالا و طیف گسترده ای از مواد، ظرفیت پردازش بزرگ، می تواند دمای بالا و فشار بالا و سایر ویژگی ها را تحمل کند، بنابراین هنوز به طور گسترده در مهندسی استفاده می شود.

مشخصات

ساختار محصول

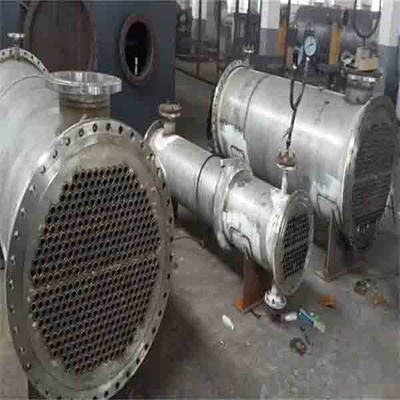

مبدل های حرارتی پوسته و لوله از پوسته ها، بسته های لوله انتقال حرارت، ورق های لوله، بافل ها (بافل) و جعبه های لوله تشکیل شده اند.پوسته اکثراً استوانه‌ای است که داخل آن دسته‌های لوله نصب شده است و هر دو انتهای دسته‌های لوله روی ورق لوله ثابت می‌شوند.دو سیال سرد و گرم برای تبادل گرما یکی در داخل لوله جریان دارد که به آن سیال سمت لوله می گویند.دیگری خارج از لوله جریان دارد که سیال سمت پوسته نامیده می شود.به منظور بهبود ضریب انتقال حرارت سیال در خارج از لوله، معمولاً چندین بافل در پوسته نصب می شود.بافل می تواند سرعت سیال را در سمت پوسته افزایش دهد و سیال را مجبور کند تا طبق مسیر تعیین شده چندین بار به صورت جانبی از بسته لوله عبور کند و درجه تلاطم سیال را افزایش دهد.لوله های تبادل حرارت را می توان به صورت مثلث یا مربع متساوی الاضلاع بر روی ورق لوله قرار داد.آرایش مثلث متساوی الاضلاع فشرده است، سیال خارج از لوله دارای درجه بالایی از تلاطم است و ضریب انتقال حرارت زیاد است.آرایش مربعی برای تمیز کردن بیرون لوله مناسب است و برای مایعاتی که مستعد پوسته پوسته شدن هستند مناسب است.
