25-200m3/H PSA اکسیژن ژنراتور PLC کارخانه گاز درجه پزشکی

ژنراتور اکسیژن PSA درجه پزشکی تحویل سریع با خلوص بالا

شرح

ژنراتور اکسیژن PSA: پس از اینکه هوای خام توسط کمپرسور هوا تحت فشار قرار گرفت، سیستم پیش تصفیه هوا ناخالصی های جامد مانند روغن و غبار و بیشتر آب گازی را حذف می کند و وارد برج جذب مجهز به غربال مولکولی زئولیت (ZMS) می شود که در آن نیتروژن وجود دارد. ، دی اکسید کربن و بخار آب به طور انتخابی توسط جاذب جذب می شوند و اکسیژن از برج جذب عبور می کند و اکسیژن به عنوان گاز محصول خروجی می شود.

مشخصات فنی

ساختار

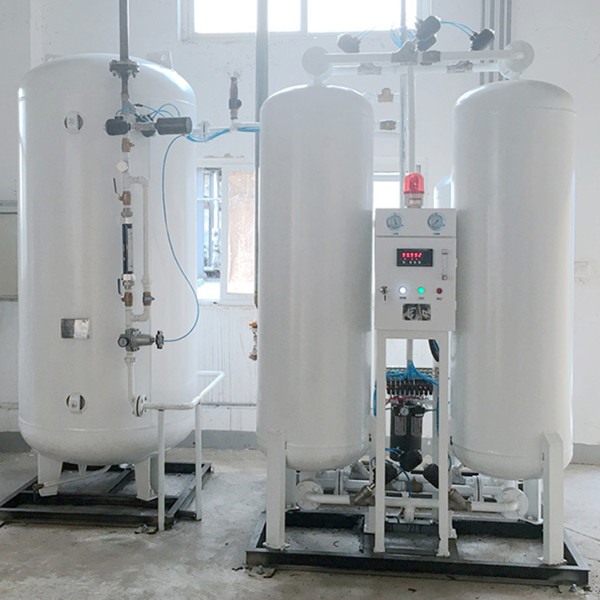

تجهیزات تولید اکسیژن PSA عمدتاً از کمپرسور هوا، خشک کن سرد، دستگاه چربی زدایی، سیستم جذب، مخزن بافر اکسیژن و سیستم کنترل تشکیل شده است.

1. کمپرسور هوا: کمپرسور هوا هوای خام را برای کل سیستم فراهم می کند.با توجه به تولید گاز تجهیزات تولید اکسیژن جذب نوسان فشار، کمپرسور هوا که شرایط طراحی را برآورده می کند برای تامین هوا انتخاب می شود.

2. خشک کن سرد: پس از اینکه کمپرسور هوا هوای مواد اولیه را تحت فشار قرار داد، هوای فشرده با دمای بالا و فشار بالا برای خنک کردن، خشک کردن و حذف ناخالصی وارد خشک کن سرد می شود و هوای فشرده با دمای پایین و فشار بالا به دست می آید.

3. دستگاه چربی گیر: دستگاه چربی گیر مه روغن موجود در هوای فشرده را در دمای پایین و فشار بالا حذف می کند تا از تأثیر غبار روغن موجود در هوا بر عمر غربال مولکولی زئولیت جلوگیری کند.

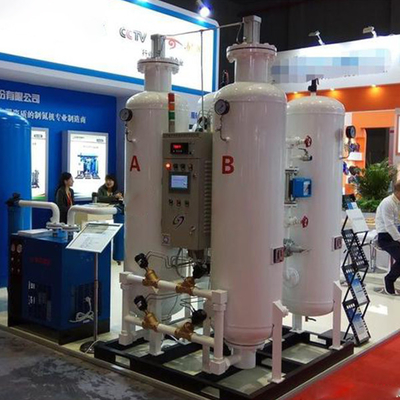

4. سیستم جذب: سیستم جذب از دو برج جذب مجهز به جاذب الک مولکولی زئولیت و دریچه های خط لوله تشکیل شده است.هوای فشرده در دمای پایین و فشار زیاد از پایین برج A وارد می شود. هنگام عبور از لایه جاذب، نیتروژن، دی اکسید کربن، بخار آب و غیره در هوا جذب می شود.اکسیژن از طریق بستر جذب به عنوان خروجی گاز محصول به بالای برج جذب جمع آوری می شود.در عین حال، برج B در وضعیت بازسازی قرار دارد.هنگامی که برج جذب برای جذب در آستانه رسیدن به اشباع جذب است، تحت تنظیم سیستم کنترل، هوای دمای پایین و فشار بالا وارد برج B می شود تا جذب و تولید اکسیژن آغاز شود.برج های A و B به طور متناوب برای دستیابی به هدف تولید اکسیژن مداوم انجام می دهند.

5. مخزن بافر اکسیژن: گاز محصول (اکسیژن) را ذخیره می کند و در تنظیم کل تجهیزات نقش دارد.

6. سیستم کنترل: مهندس برنامه کنترل شیر از پیش نوشته شده را به کنترلر PLC وارد می کند، باز و بسته شدن هر شیر پنوماتیک را از طریق شیر برقی تنظیم می کند و جذب و بازسازی سیستم جذب را در زمان مشخص شده متوجه می شود.
