فناوری PSA 300nm3/H برای تولید اکسیژن

قیمت اکسیژن ساز PSA کارخانه اکسیژن پزشکی و صنعتی

شرح

مولد اکسیژن جذب نوسان فشار یک دستگاه اتوماتیک برای جداسازی اکسیژن از هوا با استفاده از غربال مولکولی زئولیت به عنوان جاذب و با استفاده از اصل جذب فشاری و دفع فشار می باشد.زئولیت نوعی ماده جذب متخلخل است که توسط یک فرآیند خاص پردازش می‌شود، سطح و درونی پر از ریز منافذ جاذب کروی دانه‌ای، زرد روشن بود.

پارامتر

ترکیب بندی:

1. کمپرسور هوا

به عنوان تجهیزات برق منبع هوا ژنراتور نیتروژن PSA، کمپرسور هوا به طور کلی انتخاب می شود: ماشین پیچ، سانتریفیوژ، برای تامین هوای فشرده کافی برای ژنراتور نیتروژن برای اطمینان از عملکرد طبیعی ژنراتور نیتروژن.

2. مخزن بافر

عملکرد مخزن ذخیره سازی بافر، تثبیت و خنک کردن است.در نتیجه نوسان فشار سیستم را کاهش می دهد، ناخالصی های روغن و آب را به طور کامل از طریق دریچه تخلیه پایین حذف می کند، به طوری که هوای فشرده می تواند به آرامی از جزء تصفیه هوای فشرده عبور کند و از عملکرد قابل اعتماد و پایدار تجهیزات اطمینان حاصل کند.

3. دستگاه تصفیه هوای فشرده

هوای فشرده از مخزن بافر ابتدا به دستگاه تصفیه هوای فشرده منتقل می شود.هوای فشرده ابتدا بیشتر روغن، آب و گرد و غبار را توسط روغن‌گیر با راندمان بالا حذف می‌کند و سپس برای خنک کردن بیشتر و حذف آب از خشک‌کن انجمادی عبور می‌کند و فیلتر ریز روغن و گرد و غبار را حذف می‌کند.و تصفیه عمیق توسط فیلتر ریز انجام می شود.با توجه به شرایط کاری سیستم، Hande به طور ویژه مجموعه ای از روغن گیر هوای فشرده را طراحی کرده است تا از نفوذ احتمالی روغن و محافظت کافی از غربال مولکولی جلوگیری کند.جزء تصفیه هوا با طراحی دقیق، عمر مفید غربال مولکولی زئولیت را تضمین می کند و هوای تمیز تصفیه شده توسط این جزء را می توان برای گاز ابزار استفاده کرد.

4. مخزن هواپیما

عملکرد مخزن ذخیره هوا کاهش ضربان جریان هوا و ایفای نقش بافر است.در نتیجه نوسان فشار سیستم را کاهش می دهد، به طوری که هوای فشرده می تواند به آرامی از جزء تصفیه هوای فشرده عبور کند، تا به طور کامل ناخالصی های روغن و آب حذف شود و بار دستگاه جداسازی اکسیژن و نیتروژن PSA بعدی کاهش یابد.در عین حال، هنگامی که برج جذب سوئیچ می شود، مقدار زیادی هوای فشرده را نیز برای دستگاه جداسازی اکسیژن و نیتروژن PSA فراهم می کند تا در مدت زمان کوتاهی فشار را به سرعت افزایش دهد، به طوری که فشار در برج جذب به سرعت بالا می رود. فشار کار، اطمینان از قابل اعتماد و پایدار بودن تجهیزات.اجرا کن.

5. دستگاه جداسازی اکسیژن و نیتروژن

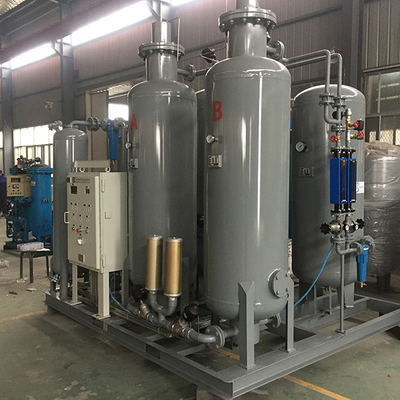

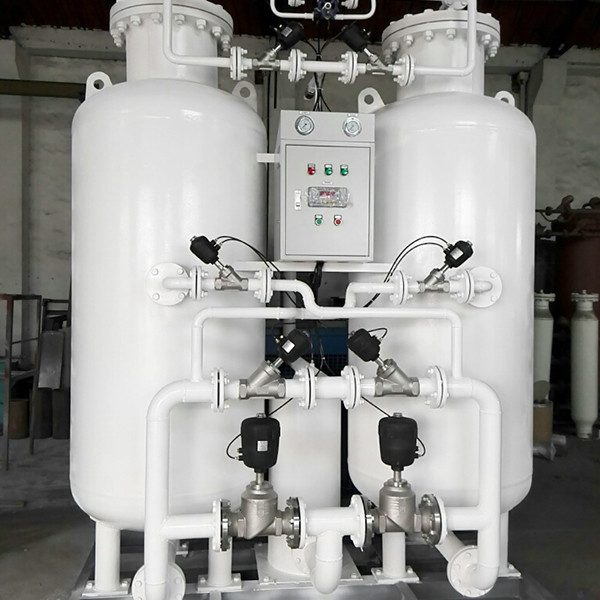

دو برج جذب، A و B، مجهز به غربال مولکولی برای ژنراتورهای اکسیژن وجود دارد.هنگامی که هوای فشرده تمیز وارد انتهای ورودی برج A می شود و از طریق غربال مولکولی به انتهای خروجی جریان می یابد، نیتروژن توسط آن جذب می شود و اکسیژن محصول از انتهای خروجی برج جذب خارج می شود.پس از مدتی، غربال مولکولی در برج A با جذب اشباع می شود.در این زمان، برج A به طور خودکار جذب را متوقف می کند و هوای فشرده به برج B جریان می یابد تا نیتروژن را جذب کند و اکسیژن تولید کند و الک مولکولی برج A را بازسازی کند. بازسازی غربال مولکولی با افت سریع برج جذب به فشار اتمسفر محقق می شود. نیتروژن جذب شده را حذف کنید.این دو برج به طور متناوب جذب و بازسازی را انجام می دهند تا جداسازی اکسیژن و نیتروژن کامل شود و به طور مداوم اکسیژن خروجی شود.فرآیندهای فوق همه توسط یک کنترل کننده منطقی قابل برنامه ریزی (PLC) کنترل می شوند.هنگامی که خلوص اکسیژن در انتهای خروجی روی مقدار تنظیم شده تنظیم می شود، برنامه PLC برای باز کردن دریچه تخلیه خودکار عمل می کند تا به طور خودکار اکسیژن نامرغوب تخلیه شود، جریان اکسیژن نامرغوب به نقطه گاز قطع شود و از یک صدا خفه کن برای کاهش میزان گاز استفاده شود. هنگام تخلیه گاز، نویز کمتر از 78dBA است.

6. مخزن فرآیند اکسیژن

مخزن بافر اکسیژن برای متعادل کردن فشار و خلوص اکسیژن جدا شده از سیستم جداسازی نیتروژن-اکسیژن برای اطمینان از تامین پایدار اکسیژن استفاده می شود.در عین حال پس از روشن شدن برج جذب، قسمتی از گاز خود را مجدداً به برج جذب شارژ می کند، از یک طرف به برج جذب کمک می کند تا فشار را افزایش دهد و از طرف دیگر نیز بازی می کند. نقش محافظت از لایه بستر که فرآیند بسیار مهمی در عملکرد تجهیزات ایفا می کند.نقش مکمل.
