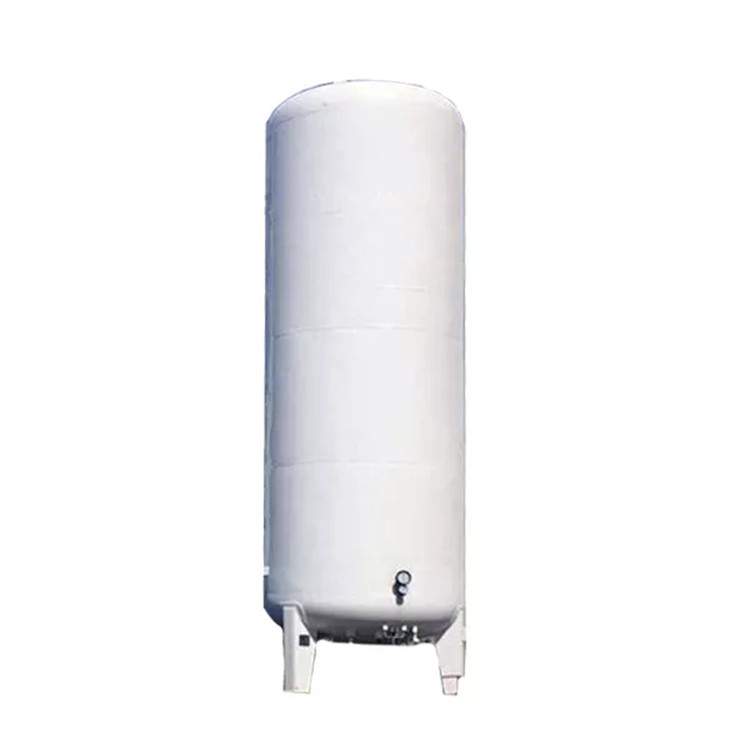

مخزن ذخیره برودتی هیدروژن سیلندر گاز مایع

1) بدنه مخزن: مخزن تحت فشار متشکل از یک ظرف داخلی، یک پوسته خارجی و یک لایه عایق حرارتی.

2)، ظرف داخلی (مواد به طور کلی فولاد ضد زنگ): مخزن داخلی که مایع برودتی را ذخیره می کند و می تواند فشار کاری را تحمل کند.به طور کلی شامل: سیلندر، سر، منهول کاردستی، حلقه تقویت کننده فشار خارجی و غیره است.

3) پوسته (معمولاً از فولاد کربنی یا فولاد کم آلیاژ ساخته شده است): یک ظرف محفوظ که فضای عایق خلاء را تشکیل می دهد و از آن محافظت می کند.به طور کلی، این شامل: بدنه سیلندر، سر، حلقه تقویت کننده فشار خارجی، اتصال لوله سربی از طریق دیوار، لول بالابر، تکیه گاه و غیره است.

4) بین لایه: به فضای بسته ای اطلاق می شود که بین ظرف داخلی و پوسته بیرونی ایجاد می شود.به طور کلی، شامل: مواد عایق حرارتی (پودر خلاء - ماسه مروارید)، ظرف داخلی و عضو پشتیبانی پوسته خارجی و لوله جریان تخلیه شده است.

5) سیستم خط لوله به طور کلی شامل: لوله تخلیه و دریچه ایمنی، لوله سرب گیج سطح مایع فشار دیفرانسیل، لوله نشانگر مایع کامل (لوله سرریز)، لوله ورودی مایع، ورودی مایع سوپرشارژر، لوله خروجی هوا، لوله پمپاژ می باشد.لوله خلاء و غیره
